Pièces détachées Fleck 4600 et 5600

Localiser la pièce Repérez sur le plan éclaté la zone concernée par la panne ou l’intervention. Sélectionnez ensuite une déclinaison portant exactement le même numéro de repère.

Comparer la référence Le numéro du plan ne suffit pas toujours. Comparez également la référence commerciale indiquée avec celle de la pièce déposée ou avec la nomenclature de votre vanne.

Vérifier les données électriques Pour un moteur, un voyant, une carte ou un transformateur, contrôlez la tension, la fréquence et, lorsqu’elle est indiquée, la vitesse avant de valider votre choix.

Le conseil expert Aqua 2000

Retrouvez la pièce correspondant à votre vanne Fleck 4600 ou 5600

Cette fiche rassemble les pièces détachées disponibles pour les vannes Fleck 4600 et 5600 en versions mécanique ou SXT. Le plan éclaté vous aide à localiser la pièce recherchée avant de choisir la déclinaison portant le même numéro de repère. Certaines positions proposent plusieurs versions électriques : contrôlez alors la référence de la pièce en place, la tension, la fréquence et la vitesse du moteur avant de commander.

Cette pièce est-elle compatible ?

Oui, si

Cette fiche convient si vous recherchez l’une des pièces disponibles et tarifées correspondant à un repère du plan des vannes Fleck 4600/5600 mécanique ou SXT. Elle est particulièrement adaptée lorsque vous pouvez comparer le repère, la désignation et la référence avec le composant installé.

À vérifier avant commande

Identifiez le modèle exact de la vanne, son type de commande et le numéro de repère. Comparez la référence de la pièce en place. Pour les éléments électriques, vérifiez la tension, la fréquence, la connectique et la vitesse éventuelle du moteur. En cas de doute entre deux déclinaisons, demandez une vérification avant commande.

Une autre solution peut convenir si

Envisagez une autre référence si la pièce recherchée n’apparaît pas parmi les déclinaisons proposées, si votre vanne appartient à une autre série ou si les caractéristiques électriques ne correspondent pas. Si la panne n’est pas identifiée, faites d’abord contrôler la vanne afin d’éviter le remplacement d’un composant fonctionnel.

L’essentiel en 30 secondes

Identification guidée par le plan

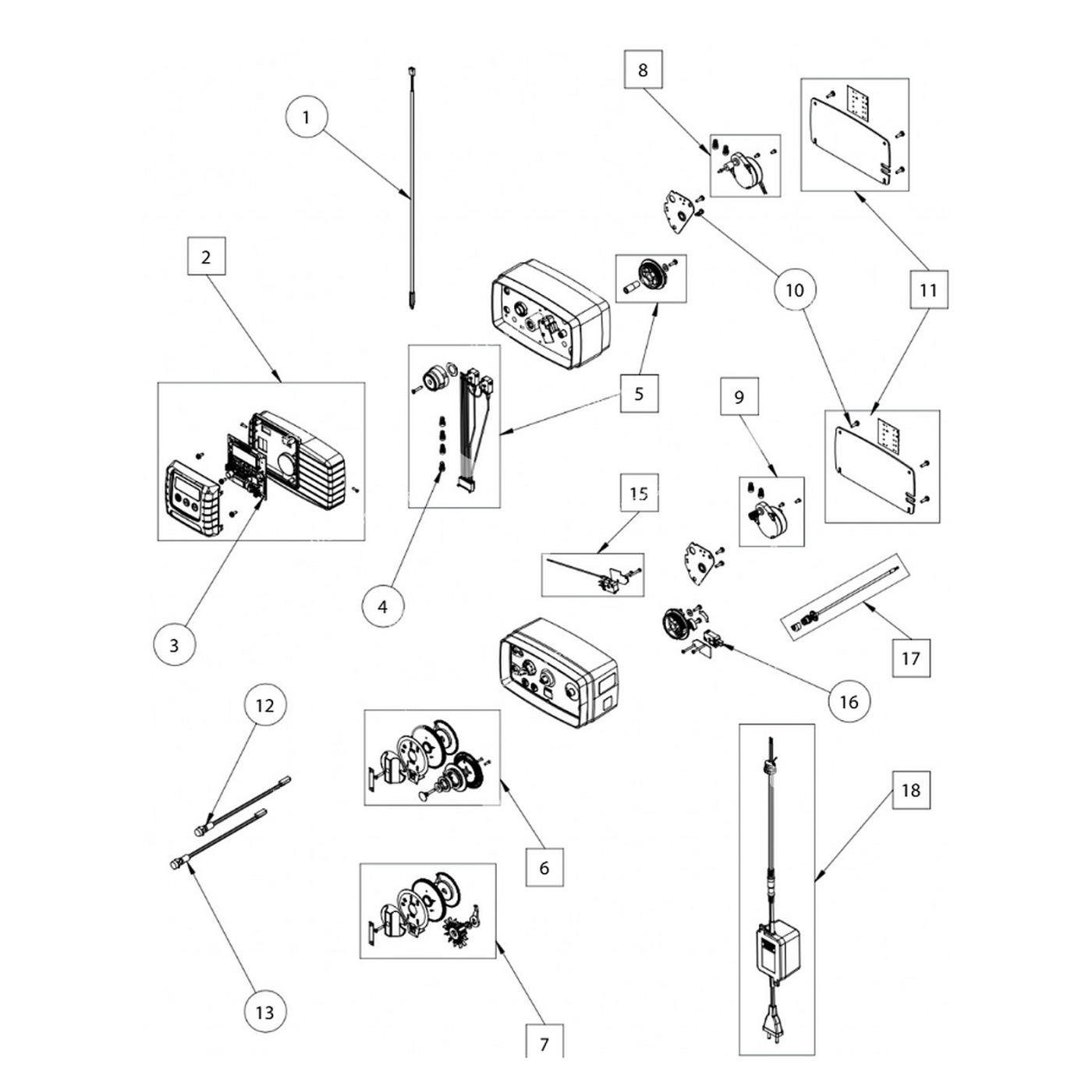

Le plan éclaté associe chaque zone de la vanne à un numéro visible. Cette présentation facilite la recherche d’une pièce précise et réduit le risque de confondre deux composants qui occupent des fonctions ou des emplacements différents.

Choix adapté aux différentes commandes

La sélection couvre des éléments de commande mécanique et SXT : compteur, circuit électronique, moteurs, voyants, microswitch, câble de compteur et transformateur. Chaque déclinaison conserve ses propres caractéristiques.

Une pièce sélectionnée à l’unité

Vous choisissez uniquement la déclinaison correspondant au repère et à la référence recherchés. Le contenu reçu dépend donc du choix effectué et ne comprend pas automatiquement les autres éléments représentés sur le plan.

Comprendre la fonction des pièces proposées

Les pièces regroupées sur cette fiche interviennent dans la commande, l’entraînement ou le comptage d’une vanne Fleck 4600 ou 5600. Le compteur à turbine et son câble participent à la mesure du volume d’eau. La carte SXT assure la commande électronique. Les moteurs entraînent le mécanisme selon une alimentation et une vitesse définies. Les voyants, microswitches, câbles et transformateurs remplissent chacun une fonction électrique précise.

Le remplacement doit donc viser le composant réellement défectueux. Un symptôme identique peut avoir plusieurs origines : une vérification de la pièce en place et, si nécessaire, un diagnostic professionnel restent préférables avant l’achat.

Vérifier la compatibilité avant de commander

Commencez par identifier le modèle de vanne et son type de commande : mécanique ou SXT. Relevez ensuite le numéro du repère sur le plan, puis comparez la référence commerciale avec la pièce installée. Pour les composants électriques, vérifiez impérativement les indications de tension et de fréquence.

Le repère 9 illustre l’importance de cette vérification : trois moteurs de minuterie sont proposés, en 230 V/50 Hz, 24 V/60 Hz ou 24 V/50 Hz. Ils partagent le même emplacement sur le plan mais ne constituent pas une seule et même version. L’aspect extérieur ne permet donc pas, à lui seul, de confirmer la compatibilité.

Préparer le remplacement et contrôler le remontage

Avant toute intervention, placez l’installation dans une situation sûre et coupez son alimentation électrique lorsqu’un composant de commande est concerné. Photographiez le montage existant et repérez les câbles, fixations et connexions avant la dépose. Conservez l’ancienne pièce jusqu’au contrôle complet de la nouvelle.

Lors du remontage, suivez les consignes correspondant à votre modèle de vanne. Ne forcez pas un connecteur ou une fixation et ne modifiez pas le câblage pour adapter une pièce différente. Après l’intervention, contrôlez la tenue des raccordements, remettez l’installation en service progressivement et vérifiez le fonctionnement de la commande.

Déclinaisons disponibles

Désignation	Référence	Prix TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 4 – Écrou de câble, couleur beige « tan »	RéférencePDF-40422SP	Prix9,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 1 – Compteur à turbine avec câble électrique de 0,45 m	RéférencePDF-19791-01SP	Prix29,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 3 – Circuit électronique SXT avec programme ECO	RéférencePDF-BR43346-EO	Prix99,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 8 – Ensemble moteur d’entraînement 24 V / 50 Hz – 2 tr/min	RéférencePDF-25329	Prix89,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 9 – Moteur de minuterie 24 V / 50 Hz – 1/30 tr/min	RéférencePDF-26775	Prix49,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 9 – Moteur de minuterie 24 V / 60 Hz – 1/30 tr/min	RéférencePDF-26777	Prix49,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 9 – Moteur de minuterie 230 V / 50 Hz – 1/30 tr/min	RéférencePDF-26778	Prix49,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 10 – Vis pour ensemble de commande	RéférencePDF-13296SP	Prix9,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 12 – Voyant lumineux rouge 230 V pour Fleck 4600/5600	RéférencePDF-24377SP	Prix9,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 13 – Voyant lumineux vert 230 V pour Fleck 4600/5600	RéférencePDF-24378SP	Prix9,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 15 – Kit microswitch électronique domestique	RéférencePDF-BU28670	Prix19,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 16 – Microswitch	RéférencePDF-10218SP	Prix9,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 17 – Kit câble compteur différé 8 m³ pour Fleck 4600/5600	RéférencePDF-24544	Prix19,90 € TTC
Pièces détachées pour vanne Fleck 4600 et 5600 – mécanique et SXT : Repère 18 – Kit transformateur domestique 10 VA – 400 mA	RéférencePDF-BU28597	Prix49,90 € TTC

Sélectionnez la déclinaison correspondante dans le bloc d’achat pour vérifier sa disponibilité et commander.

Dimensions et caractéristiques

Type de produit: Pièce détachée selon la déclinaison sélectionnée
Vannes concernées: Fleck 4600 et Fleck 5600 selon la pièce sélectionnée
Commandes concernées: Mécanique ou SXT selon la pièce sélectionnée
Méthode de sélection: Numéro de repère, désignation et référence commerciale
Localiser la pièce: Repérez sur le plan éclaté la zone concernée par la panne ou l’intervention. Sélectionnez ensuite une déclinaison portant exactement le même numéro de repère.
Comparer la référence: Le numéro du plan ne suffit pas toujours. Comparez également la référence commerciale indiquée avec celle de la pièce déposée ou avec la nomenclature de votre vanne.
Vérifier les données électriques: Pour un moteur, un voyant, une carte ou un transformateur, contrôlez la tension, la fréquence et, lorsqu’elle est indiquée, la vitesse avant de valider votre choix.

Pièces détachées pour vannes Fleck 4600 et 5600 – mécanique et SXT — Visuel technique du produit

Remplacement en pratique

1
Identifier la vanne
Relevez le modèle, le type de commande et les informations visibles sur la pièce existante. Ne choisissez pas uniquement d’après la forme générale du composant.
2
Relever le repère
Localisez la pièce sur le plan éclaté et notez son numéro. Comparez ensuite la désignation et la référence de la déclinaison correspondante.
3
Préparer le remplacement
Sécurisez l’installation avant la dépose. Pour une pièce électrique, coupez l’alimentation et conservez un repérage clair des branchements existants.
4
Contrôler le fonctionnement
Après remontage, vérifiez les fixations et les connexions, puis remettez la vanne en service avec prudence. Contrôlez son fonctionnement et l’absence d’anomalie.

Compatibilité, contenu et remplacement

Compatibilités et points à vérifier

Les pièces sont présentées pour les vannes Fleck 4600/5600 mécanique ou SXT. La compatibilité varie selon la déclinaison : repère, référence, commande, tension, fréquence et vitesse doivent correspondre à votre équipement. Une simple ressemblance visuelle ne constitue pas une confirmation suffisante.

Contenu fourni

Vous recevez une seule pièce correspondant à la déclinaison sélectionnée. Les autres composants visibles sur le plan ne sont pas inclus, sauf lorsqu’ils appartiennent explicitement à un ensemble dont la désignation commence par « kit ».

Installation et prérequis

Le remplacement doit être réalisé installation sécurisée et alimentation coupée lorsque la pièce comporte une fonction électrique. Respectez le montage de la vanne concernée, les connexions existantes et les consignes applicables. En cas de doute, confiez l’intervention à un professionnel.

Entretien et durée d’usage

Contrôlez visuellement les câbles, connecteurs, fixations et traces éventuelles d’humidité lors des opérations de maintenance. Une pièce électrique endommagée ou présentant un échauffement anormal ne doit pas être réutilisée. Intervenez selon l’état constaté et les consignes du modèle.

Questions fréquentes

Comment choisir la bonne pièce sur le plan ?

Localisez le composant, relevez son numéro de repère et choisissez la déclinaison portant ce numéro. Vérifiez ensuite la désignation et la référence avant de commander.

Un même repère peut-il proposer plusieurs pièces ?

Oui. Le repère 9 comprend trois moteurs dont les tensions et fréquences diffèrent. Vous devez retenir la version correspondant exactement au moteur installé.

Les pièces conviennent-elles aux versions mécanique et SXT ?

La fiche couvre ces deux familles, mais chaque pièce possède sa propre compatibilité. Vérifiez le type de commande et la référence au lieu de considérer toutes les déclinaisons comme interchangeables.

Le plan complet est-il inclus avec la pièce ?

Le plan sert de guide d’identification sur la fiche produit. La déclinaison choisie correspond uniquement à la pièce ou au kit décrit dans son intitulé.

Puis-je choisir un moteur uniquement d’après sa forme ?

Non. Comparez également la tension, la fréquence, la vitesse et la référence. Deux moteurs visuellement proches peuvent correspondre à des configurations différentes.

Que faire si ma référence n’apparaît pas ?

Ne sélectionnez pas une pièce approchante. Transmettez le modèle de la vanne, la référence relevée et une photo lisible afin de rechercher une correspondance adaptée.
