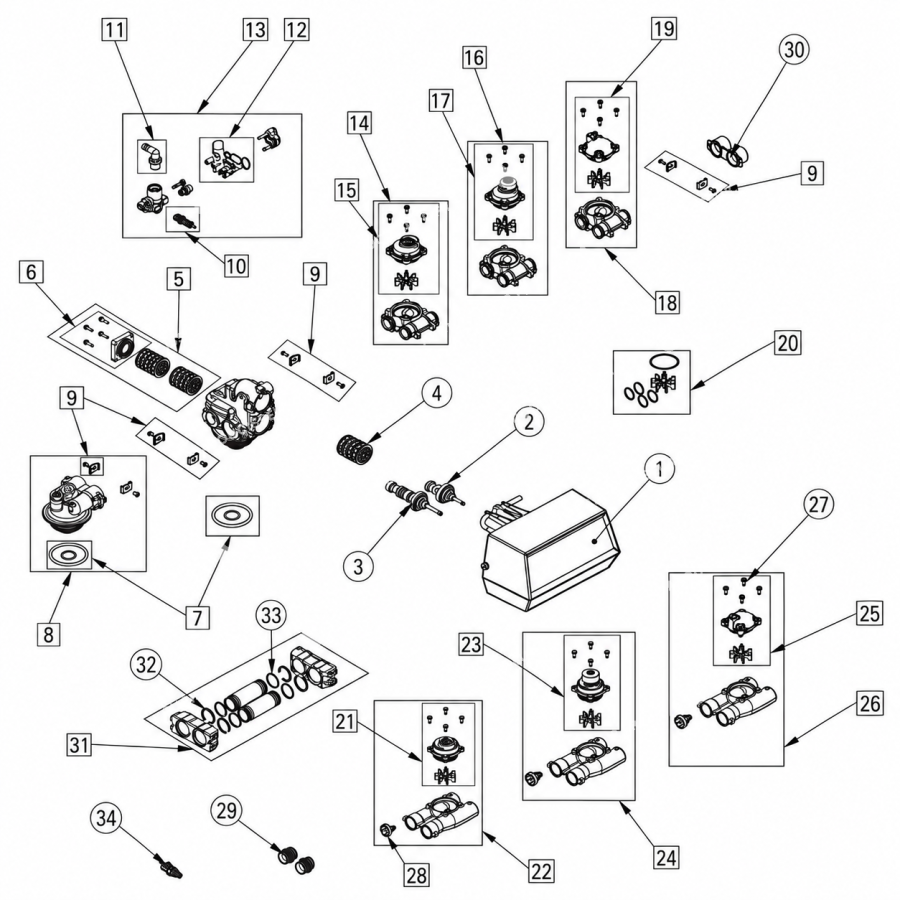

Pièces détachées pour vanne Fleck 9100

La Fleck 9100 utilise deux pistons pour piloter les phases hydrauliques et l’alternance entre les deux réservoirs. Les joints et entretoises accompagnent leur déplacement et séparent les circuits internes. Les références proposées distinguent notamment le piston haut, le piston bas et les ensembles destinés à une seule partie ou aux deux parties de la vanne.

La tête de commande constitue un autre ensemble majeur. Le même repère peut correspondre à une commande SXT ou à une commande mécanique associée à une plage de comptage déterminée. Ces versions ne sont pas automatiquement interchangeables.

Les injecteurs, compteurs, raccords et pièces du second réservoir complètent la sélection. Leur choix dépend du montage hydraulique et de l’équipement installé. Le remplacement doit viser le composant précisément identifié comme défectueux.

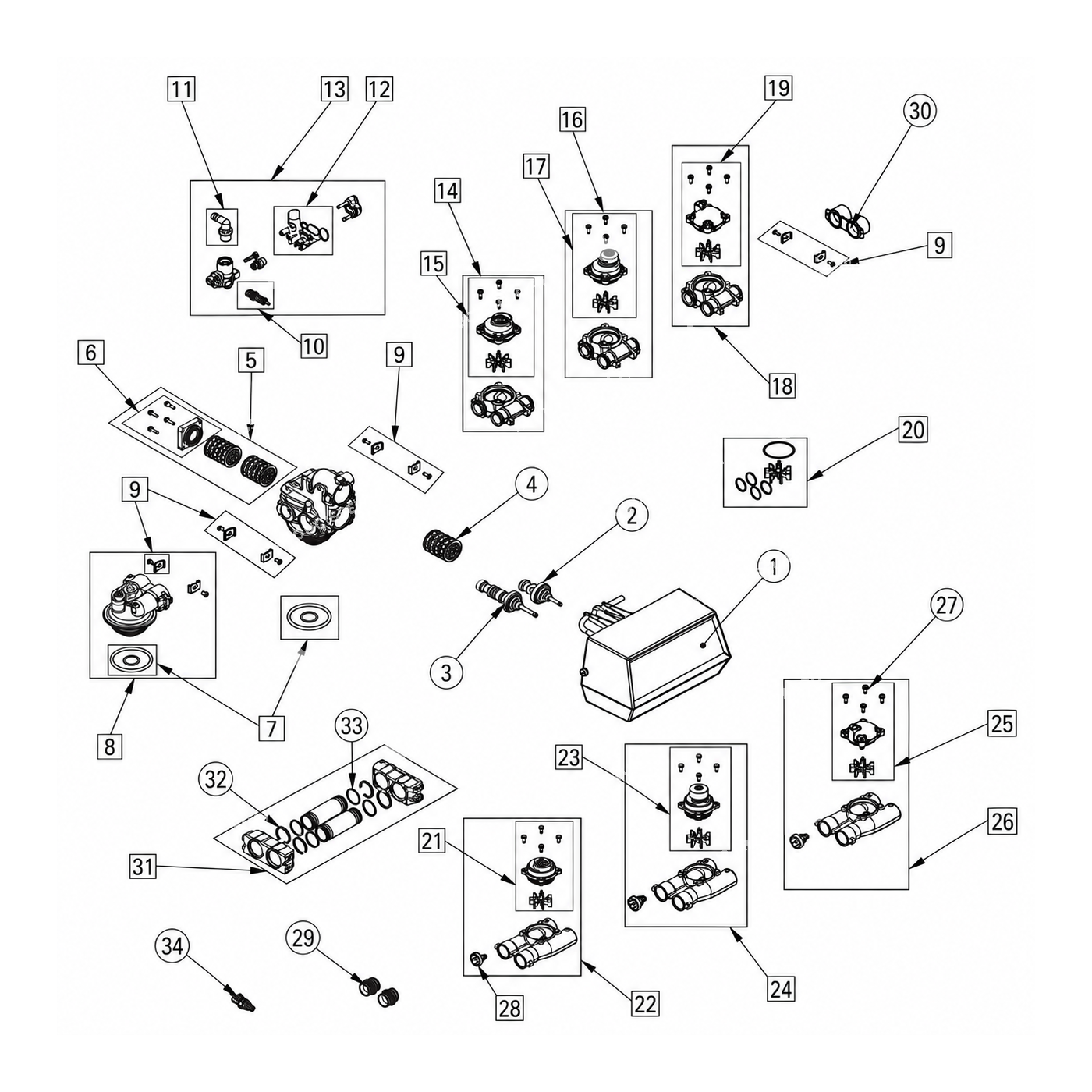

Commencez par confirmer que la vanne est bien une Fleck 9100, puis relevez le repère et la référence du composant existant. Pour le repère 1, contrôlez le type de commande ainsi que la taille et la plage du compteur lorsque la version est mécanique. Pour les repères 2 et 3, vérifiez qu’il s’agit bien du piston haut ou du piston bas.

Le repère 4 correspond au kit domestique de joints et entretoises, tandis que le repère 4-5 couvre l’ensemble haut et bas. Les injecteurs du repère 13 se distinguent par leur configuration et leur débit de remplissage. Pour les compteurs, relevez le diamètre, la plage et la technologie utilisée.

La Fleck 9100 dispose également de composants propres au raccordement du second réservoir. Contrôlez particulièrement l’adaptateur, les bagues, le tube et les raccords existants. Si une référence n’est plus lisible, faites vérifier le montage avant l’achat.

Avant toute intervention, placez l’installation en dérivation lorsque son équipement le permet, fermez l’arrivée d’eau, évacuez la pression résiduelle et coupez l’alimentation électrique. Photographiez le montage et conservez la pièce déposée afin de comparer les raccordements, joints et positions.

Nettoyez les surfaces de contact avec un produit compatible. Respectez l’ordre des composants, le sens de montage et les consignes applicables à la Fleck 9100. Les joints doivent être correctement positionnés et lubrifiés uniquement avec un produit adapté lorsque la procédure l’exige.

Après remontage, remettez l’eau progressivement, contrôlez l’absence de fuite et vérifiez le fonctionnement de la commande, du comptage et de l’alternance des réservoirs. En cas de doute sur le diagnostic ou le réglage, confiez l’intervention à un professionnel.
