Reconnues mondialement pour leur longévité, les vannes Autotrol s'imposent comme un choix de référence pour les professionnels du traitement de l'eau. Fabriqués en Italie par le groupe Pentair, ces équipements couvrent une très vaste gamme d'applications allant du petit adoucisseur résidentiel aux imposantes installations industrielles. Leur secret réside dans un ingénieux système de clapets à arbre à cames, réduisant considérablement l'usure mécanique au fil des années. Découvrez comment remplacer une tête de commande Autotrol 255 vieillissante, configurer une puissante vanne Magnum et optimiser votre réseau grâce aux nouveaux contrôleurs Easy-iQ.
Le principe de fonctionnement exclusif à arbre à cames
Contrairement aux systèmes traditionnels utilisant un piston coulissant, chaque vanne Autotrol adoucisseur exploite un mécanisme unique basé sur des clapets indépendants. Ces clapets sont directement actionnés par un arbre à cames robuste qui gère l'ouverture et la fermeture des différents circuits hydrauliques. Cette conception ingénieuse permet d'orienter le flux d'eau avec une précision redoutable lors des cycles de régénération.
L'avantage majeur de cette technologie réside dans l'absence totale de frottement sur les joints d'étanchéité internes. Les pièces mobiles ne subissent qu'une simple pression verticale, ce qui élimine pratiquement toute usure prématurée causée par les sédiments ou le calcaire. Ce mécanisme garantit ainsi un cycle de vie considérablement prolongé pour l'ensemble de la tête de commande.
Sur le plan de la maintenance, cette architecture simplifie grandement les interventions techniques des professionnels de la plomberie. L'accès aux composants internes s'effectue rapidement par la plaque supérieure, espaçant naturellement les intervalles d'entretien régulier de la machine. La facilité d'intervention réduit le coût global de possession tout en assurant une fiabilité exemplaire de votre installation sanitaire.
La gamme résidentielle et commerciale (255, 368 et Performa)
Le catalogue résidentiel s'articule autour de plusieurs modèles historiques conçus en Noryl renforcé de fibre de verre. La célèbre tête de commande Autotrol 255 a longtemps équipé les foyers avec un débit de service atteignant 3,5 mètres cubes par heure. Bien que les anciennes séries 400 et 760 deviennent obsolètes d'ici 2025, la version Logix assure aujourd'hui la continuité avec des performances intactes.
Pour les applications commerciales exigeantes ou les grandes maisons, la gamme Performa prend efficacement le relais avec des capacités hydrauliques supérieures. Capable de délivrer un débit impressionnant de 5,7 mètres cubes par heure, elle tolère des bouteilles de résine mesurant jusqu'à 14 pouces de diamètre. La déclinaison Performa CV pousse même cette limite technique jusqu'à 21 pouces.
Afin de bien identifier le modèle spécifiquement adapté à votre adoucisseur, plusieurs critères techniques doivent être scrupuleusement vérifiés avant tout remplacement par un plombier. Le diamètre de la bouteille et le débit souhaité dictent généralement le choix de la tête de commande. Voici les principales différences capacitaires à observer attentivement entre ces divers équipements compacts pour faire le bon choix :
- Le modèle 368 : idéal pour les petits espaces, débit de 3,8 m³/h et bouteille jusqu'à 10 pouces.
- La vanne 255 Logix : le standard résidentiel polyvalent, supportant des connexions variées de 1/2 pouce à 32 mm.
- La série Performa 263/268 : conçue pour le grand débit commercial grâce à une architecture interne élargie.
- La version Performa 269 : une variante technique offrant une très efficace régénération à contre-courant.
Voir nos guides : Pièces et réparations
Les solutions industrielles avec la série Magnum
Lorsque les besoins en eau adoucie atteignent des volumes massifs, la vanne Magnum industrielle s'impose comme la solution de traitement incontournable. Déclinée en versions 293 et 298, cette tête de commande surdimensionnée est fabriquée pour résister aux contraintes extrêmes des usines, hôtels ou grands ensembles agricoles. Ses énormes raccordements en 1 1/2 ou 2 pouces facilitent une intégration hydraulique totalement fluide.
Les performances hydrauliques de cette série s'avèrent tout simplement exceptionnelles sur le marché du traitement de l'eau. La déclinaison Magnum IT, équipée de son astucieuse turbine interne, délivre un débit de service colossal atteignant 18,2 mètres cubes par heure. Lors des phases de nettoyage, son débit de détassage surpuissant soulève efficacement les résines colmatées sans aucune difficulté technique.
Cette gamme professionnelle supporte le montage sécurisé sur d'immenses bouteilles de résine pouvant atteindre un diamètre impressionnant de 42 pouces. Pour garantir une évacuation rapide des rejets de lavage, la connexion à l'égout nécessite impérativement une tuyauterie rigide d'au moins 1 1/2 pouce. Elle répond ainsi parfaitement aux exigences strictes des cahiers des charges rédigés par les bureaux d'études en ingénierie.
Les programmateurs Logix : la fiabilité éprouvée
Le pilotage autonome des cycles de régénération repose traditionnellement sur la série de contrôleurs électroniques Logix. Reconnus pour leur redoutable stabilité logicielle, ces boîtiers intelligents s'adaptent indifféremment sur les vannes résidentielles comme sur les imposantes séries Magnum. Ils assurent un réglage infiniment précis des temps de cycle, garantissant une consommation d'eau et de sel toujours optimisée.
Le célèbre fabricant propose trois niveaux de programmation distincts pour répondre à absolument toutes les configurations de plomberie possibles. Le module 742 offre un déclenchement chronométrique basique, tandis que les versions 762 et 764 exploitent un comptage volumétrique de très haute précision. Ce pilotage intelligent déclenche le lavage uniquement lorsque le volume d'eau défini est totalement épuisé.
Pour les réseaux complexes nécessitant une production d'eau douce ininterrompue, le choix du contrôleur s'avère particulièrement stratégique pour l'installateur professionnel. Une programmation logicielle inadaptée peut rapidement entraîner un gaspillage de saumure ou une rupture inacceptable d'alimentation en eau traitée. Voici comment se distinguent précisément ces trois célèbres modules informatiques de pilotage automatique :
- Le contrôleur Logix 742 : une gestion chronométrique très simple, parfaitement adaptée aux applications de filtration uniques.
- Le module Logix 762 : un boîtier volumétrique électronique performant pour gérer précisément un adoucisseur résidentiel ou commercial simple.
- Le système Logix 764 : l'interface ultime pour coordonner des installations multiplex, gérant les bouteilles en duplex alterné ou parallèle.
- Le verrouillage de commande : une fonction de sécurité logicielle exclusive au modèle 764 pour empêcher toute modification accidentelle des paramètres.
Voir nos guides : Choisir son adoucisseur
L'innovation numérique avec le nouveau contrôleur Easy-iQ
Soucieux d'améliorer continuellement l'expérience des utilisateurs, Pentair a récemment dévoilé son tout nouveau contrôleur Easy-iQ spécialement destiné aux vannes 255 et Performa. Ce boîtier moderne abandonne définitivement l'ancien écran monochrome au profit d'un superbe affichage graphique multilingue entièrement rétro-éclairé en couleurs. La navigation logicielle devient incroyablement intuitive grâce à des menus rapides pensés pour les propriétaires et les installateurs.
Ce programmateur numérique de pointe intègre des fonctionnalités très attendues pour sécuriser efficacement le fonctionnement quotidien de la machine anticalcaire. Il propose notamment de précieuses alertes de sel, un détecteur de débit continu signalant les fuites probables, ainsi qu'un mode vacances très pratique. De plus, les coordonnées directes du traiteur d'eau peuvent être affichées en permanence sur l'écran d'accueil.
L'une des plus grandes forces du contrôleur Easy-iQ réside dans sa connectivité filaire résolument moderne pour un équipement sanitaire traditionnel. Équipé d'un port USB-C complètement standardisé, il facilite grandement les téléchargements de programmation personnalisée et les futures mises à jour logicielles sur le terrain. Cette évolutivité électronique garantit à votre installation de rester performante et techniquement à jour pendant des décennies.
L'avis de l'expert sur la mise à niveau vers le contrôleur Easy-iQ
Si vous possédez actuellement une vanne équipée d'un programmateur Logix, la transition technique vers la nouvelle interface Easy-iQ s'avère extrêmement simple. Ce module moderne a été spécifiquement conçu pour offrir des possibilités de mise à niveau rapide sur les installations existantes. Grâce à son menu de démarrage simplifié, un technicien qualifié remplace physiquement votre ancien boîtier en quelques minutes. Vous obtenez ainsi un accès immédiat aux précieuses alertes de consommation de sel.
Solutions et produits associés

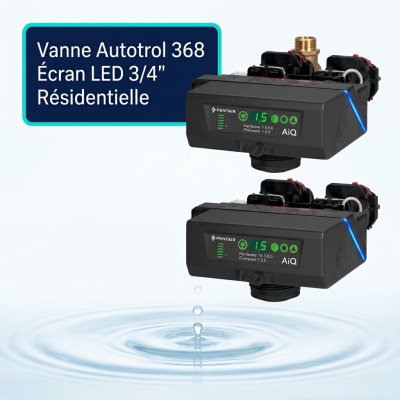

Vanne Autotrol 368 Écran LED 3/4" Résidentielle
La vanne Autotrol 368 associe la technologie éprouvée à clapets à une programmation simplifiée via un grand écran LEDCorps…

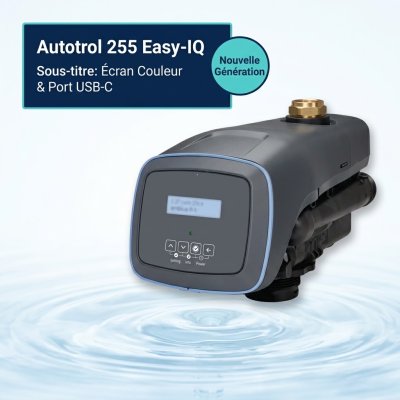

Vanne Autotrol 255 Easy-IQ Écran Couleur USB-C
La vanne Autotrol 255 Easy-IQ modernise le traitement de l'eau avec son nouveau contrôleur à écran couleur interactif et son…

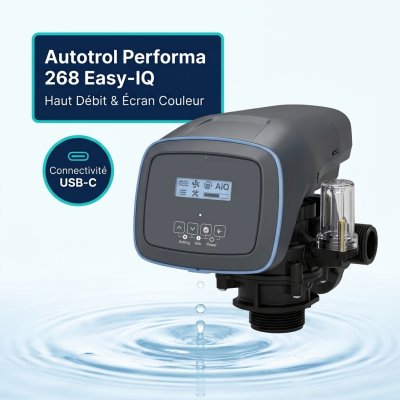

Vanne Autotrol Performa 268 Easy-IQ Écran Couleur
La vanne Autotrol Performa 268 Easy-IQ allie un très haut débit à un contrôleur connecté dernière génération avec écran…

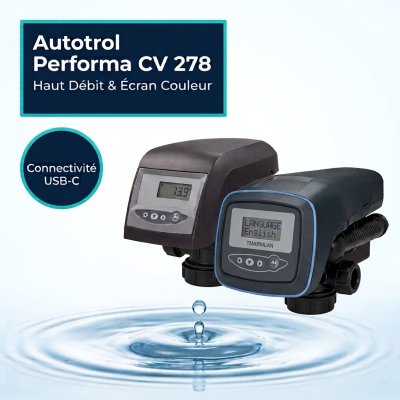

Vanne Autotrol Performa CV 278 Easy-IQ Écran Couleur
