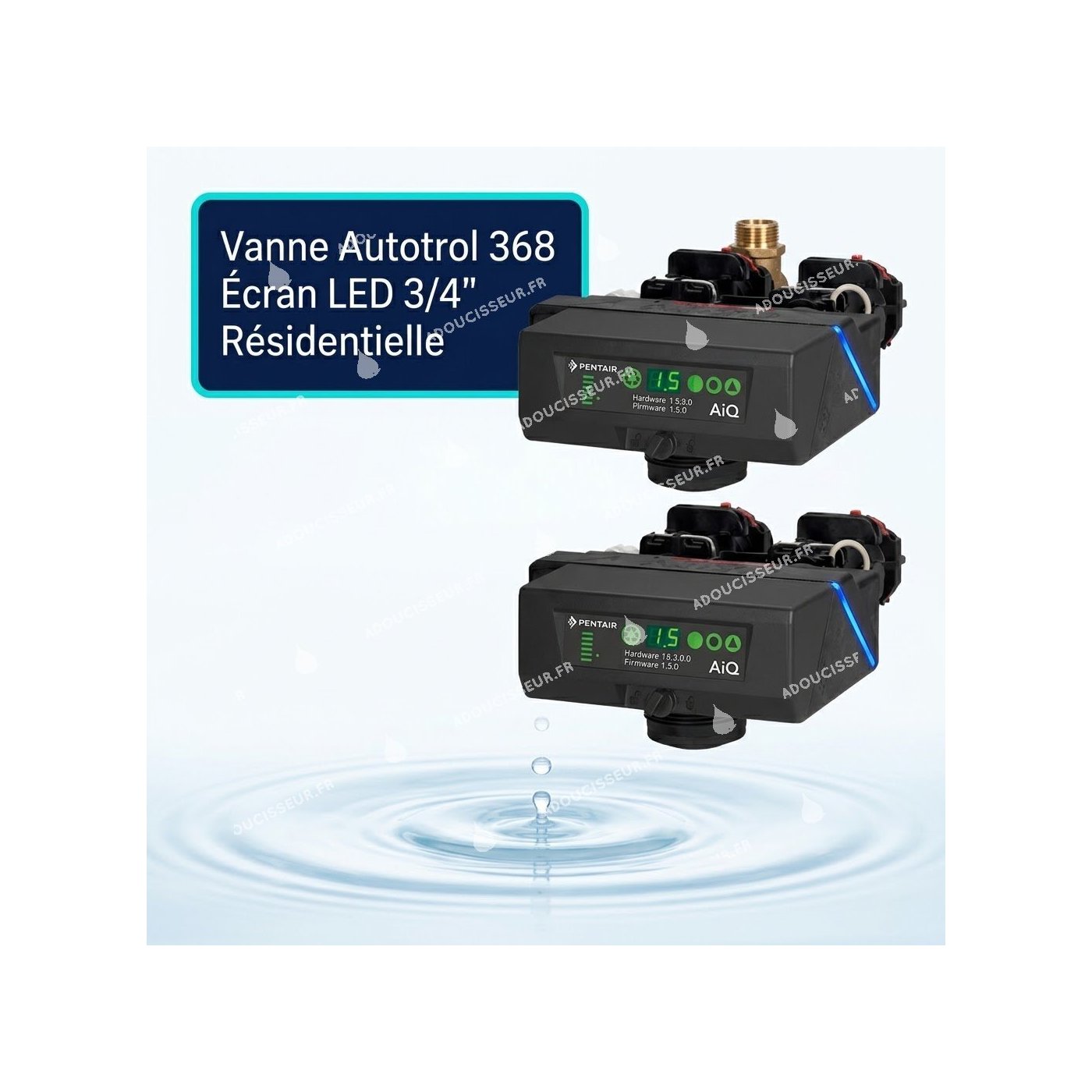

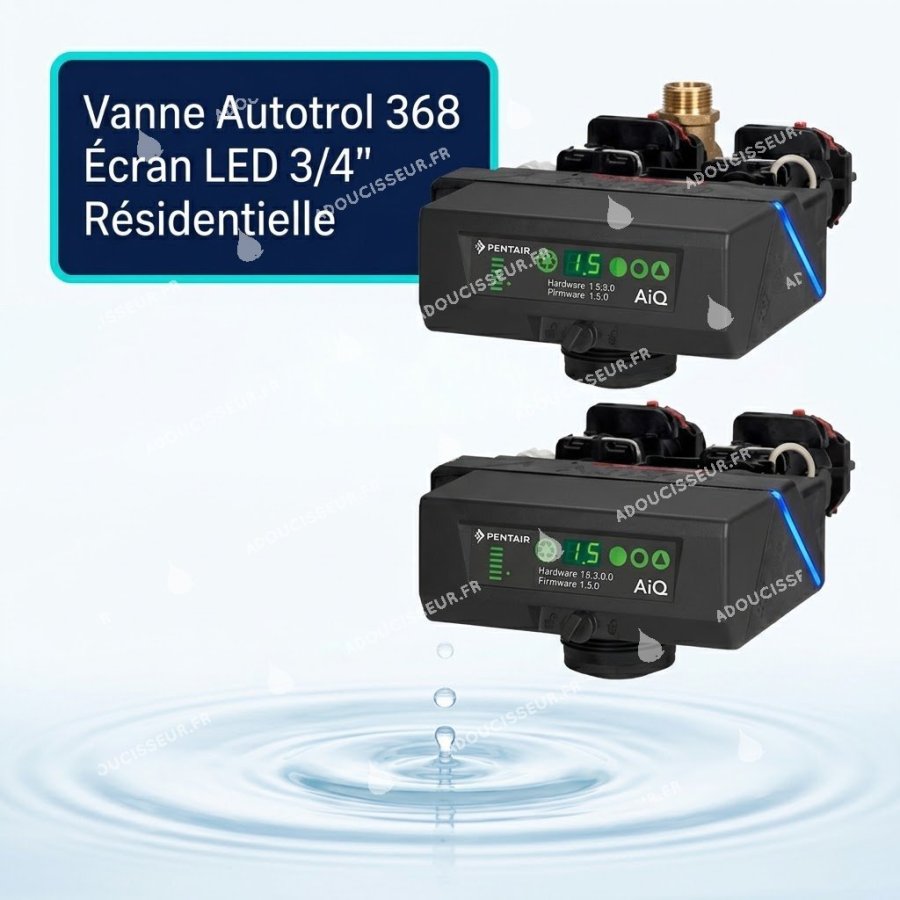

Vanne Autotrol 368 Écran LED 3/4" Résidentielle

Model

Statut Nouveau

La vanne Autotrol 368 associe la technologie éprouvée à clapets à une programmation simplifiée via un grand écran LED

Corps en Noryl® renforcé fibre de verre avec connexions 3/4" BSPT
Débit de service atteignant 3,77 m³/h
Sauvegarde de l'heure par supercondensateur

Imprimer

Programmation Grand écran LED à icônes, 3 étapes

Débit de service 3,77 m³/h (perte de charge 1.03 bar)

Compatibilité Bouteilles de 6 à 10 pouces

Le conseil expert Aqua 2000

Simplifiez le traitement de votre eau avec la fiabilité mécanique Autotrol et le confort d'un écran LED intuitif.

Conçue pour les applications résidentielles, la vanne Autotrol 368 de Pentair est la solution idéale pour piloter efficacement votre adoucisseur d'eau. Équipée d'un grand écran LED à icônes graphiques, elle rend la programmation accessible à tous. Le paramétrage se résume à trois étapes simples : réglage de l'heure, dosage du sel et intervalle de régénération. De plus, une coupure de courant ne dérègle pas l'appareil : un supercondensateur prend le relais pour conserver l'heure en mémoire, éliminant ainsi le besoin de remplacer des piles tout en garantissant un fonctionnement continu.

Cet appareil est-il fait pour vous ?

Oui, si

Adoucisseurs d'eau résidentiels
Bouteilles de résine de 6 à 10 pouces (150 à 254 mm)
Plomberie standard avec raccords 3/4"

À vérifier avant commande

Pression du réseau comprise entre 1,38 et 8,61 bar
Diamètre du tube distributeur plongeur strictement de 27 mm (1.050")
Tube coupé au ras du sommet de la bouteille (± 1/2")
Utilisation exclusive en intérieur (température ambiante de 2 à 50 °C)

Une autre solution peut convenir si

Pour des bouteilles supérieures à 10 pouces ou des besoins en débit industriel continu, orientez-vous vers la gamme Fleck 2850 ou 9500.

L’essentiel en 30 secondes

Mémoire infaillible sans pile

Un supercondensateur intégré garantit la sauvegarde de l'heure du jour en cas de coupure de courant, supprimant toute maintenance de pile

Mécanique ultra-fiable

L'architecture repose sur la technologie historique d'arbre à cames et de clapets Autotrol, reconnue pour sa longévité et sa résistance à l'usure.

Entretien simplifié

Tous les composants principaux sont directement accessibles par l'avant (chargement frontal) permettant une maintenance rapide sans démonter la plomberie.

Une conception robuste en Noryl® renforcé

La vanne Autotrol 368 est construite pour durer. Son corps est injecté en Noryl® renforcé de fibre de verre, un matériau technique offrant une résistance exceptionnelle à la pression (jusqu'à 8,61 bar) et à la corrosion. Les composants internes en caoutchouc sont spécifiquement développés pour l'utilisation en eau froide (2 à 38 °C), assurant une étanchéité hydraulique parfaite, cycle après cycle, et limitant les fuites à l'égout.

Intégration hydraulique standardisée

Pensée pour un remplacement direct ou la création complète d'un adoucisseur résidentiel, la 368 se monte sur des bouteilles standard de 6 à 10 pouces de diamètre avec un filetage classique de 2 1/2" - 8 mâle. Les raccords d'entrée et de sortie sont au format standard 3/4" BSPT, complétés par une ligne d'aspiration de saumure en 3/8" et une connexion de mise à l'égout en 1/2", des standards parfaitement adaptés à la plomberie des maisons individuelles.

Adaptabilité et options de régénération

Dotée de fonctions de régénérations multiples, la vanne s'adapte à votre rythme. Elle permet des cycles rapides, des cycles retardés (par exemple à 2 heures du matin pour ne pas impacter la pression de la maison) ou des déclenchements manuels instantanés. La précision de l'électronique garantit un respect strict des intervalles de lavage, optimisant ainsi la consommation de sel et d'eau de rinçage selon les besoins réels de la résine.

Caractéristiques techniques

Matériau du corps: Noryl® renforcé en fibre de verre
Filetage de la bouteille: 2 1/2" - 8 mâle
Débit de service (Δp = 1.03 bar): 3,77 m³/h
Filetage entrée / sortie: 3/4" BSPT mâle
Débit de détassage (Δp = 1.72 bar): 0,62 m³/h
Raccordement à l'égout: 1/2" BSPT mâle
Pression de fonctionnement: 1,38 à 8,61 bar
Ligne de saumurage: 3/8" BSPT mâle
Température de l'eau autorisée: 2 à 38 °C
Diamètre du tube distributeur: 27 mm (1.050")
Alimentation électrique: 12V - 50 ou 60 Hz

Comment fonctionne cet appareil ?

1
Réglage de l'heure
Ajustez facilement l'horloge interne via les flèches du panneau frontal.
2
Dosage du sel
Indiquez la quantité de sel nécessaire à la régénération de votre résine.
3
Intervalle de lavage
Définissez la fréquence de régénération automatique en fonction de votre consommation.
4
Suivi visuel
Contrôlez d'un coup d'œil l'état du système (en service, en régénération) grâce aux icônes de l'écran.

Installation, contenu et entretien

Compatibilités et points à vérifier

Bouteilles d'adoucisseur de 6 à 10 pouces (150-254 mm)
Tubes distributeurs PVC de 27 mm (1.050")
Systèmes nécessitant des raccords de 3/4"

Contenu fourni

Vanne Autotrol 368 complète avec carte électronique et écran LED
Collecteur (selon la version commandée : 6", 7", 8" ou 9")

Installation et prérequis

Vérifier que le tube distributeur est coupé au sommet de la bouteille (tolérance de ± 1/2")
Raccorder l'entrée et la sortie d'eau au réseau via les filetages 3/4" BSPT
Connecter le tuyau d'aspiration du bac à sel sur la ligne 3/8"
Relier l'évacuation à l'égout via la sortie 1/2" BSPT
Brancher le transformateur 12V sur une prise électrique standard

Entretien et durée d’usage

Composants à chargement frontal pour un accès technique sans démontage de la vanne
Aucune pile de sauvegarde à remplacer grâce au supercondensateur

Questions fréquentes

Que se passe-t-il en cas de coupure de courant ?

La vanne Autotrol 368 intègre un supercondensateur qui garantit la sauvegarde de l'heure du jour. Vous n'avez pas besoin de reparamétrer l'heure, ni de changer de pile.

Quel est le diamètre exact du tube plongeur requis ?

La vanne est conçue pour recevoir un tube distributeur d'un diamètre extérieur de 27 mm (1.050"). Il doit être coupé au niveau du sommet de la bouteille (± 1/2").

Sur quelles tailles de bouteilles peut-on installer cette vanne ?

La documentation technique officielle la recommande strictement pour des bouteilles d'adoucisseur résidentiel de 6 à 10 pouces (soit 150 à 254 mm de diamètre).

La vanne peut-elle être installée à l'extérieur ou dans un abri non chauffé ?

Non, elle est expressément recommandée pour une utilisation en intérieur uniquement, avec une température ambiante maintenue entre 2 et 50 °C, afin d'éviter le gel et la surchauffe.

De quels types de raccords dispose la vanne 368 ?

Le corps de vanne dispose d'un filetage entrée/sortie en 3/4" BSPT mâle, d'un raccordement à l'égout en 1/2" BSPT mâle et d'une connexion de saumurage en 3/8" BSPT mâle.

Est-il compliqué de programmer ce modèle électronique ?

Non, l'avantage de la 368 est sa programmation aisée en seulement trois étapes directement sur le grand écran LED : réglage de l'heure, dosage du sel et intervalle de régénération.
