Moteur de timer Fleck 5600 mécanique 230 V – 26775

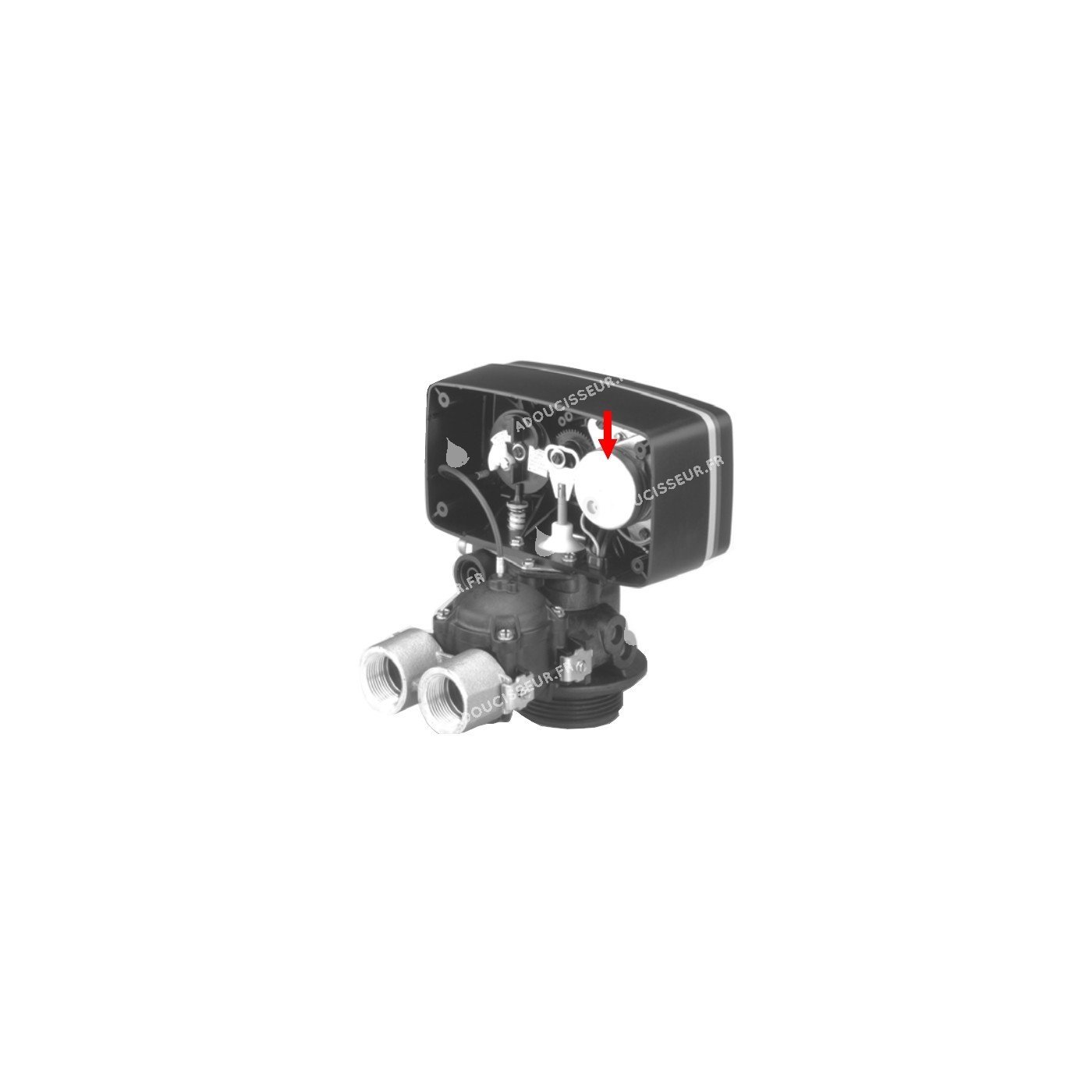

Le remplacement du moteur devient pertinent lorsque le programmateur mécanique ne progresse plus alors que son alimentation et son câblage ont été contrôlés. Le diagnostic ne doit pas s’arrêter au silence du moteur. Si celui-ci tourne mais que le cadran reste immobile, le défaut peut concerner son pignon ou le train d’engrenages. Un bourdonnement ou un effort anormal peut aussi signaler un blocage du timer, des cames ou du mécanisme entraîné. Cette distinction évite de remplacer une pièce fonctionnelle sans traiter la cause réelle. Avant le démontage, observez le comportement de la commande et photographiez la position des fils. Le moteur 26775 ne déplace pas directement le piston : il entraîne les organes du programmateur qui commandent ensuite l’enchaînement des positions de la vanne.

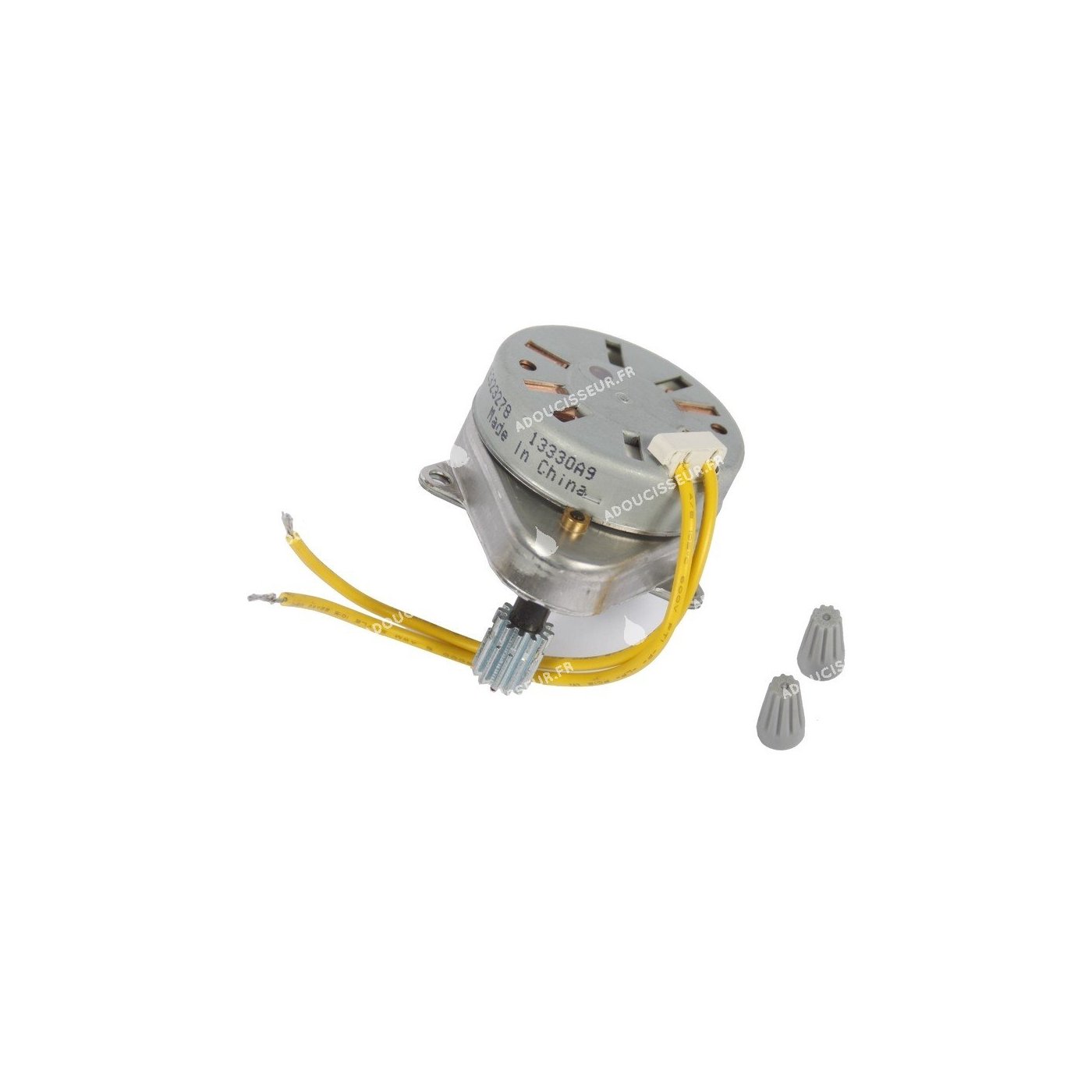

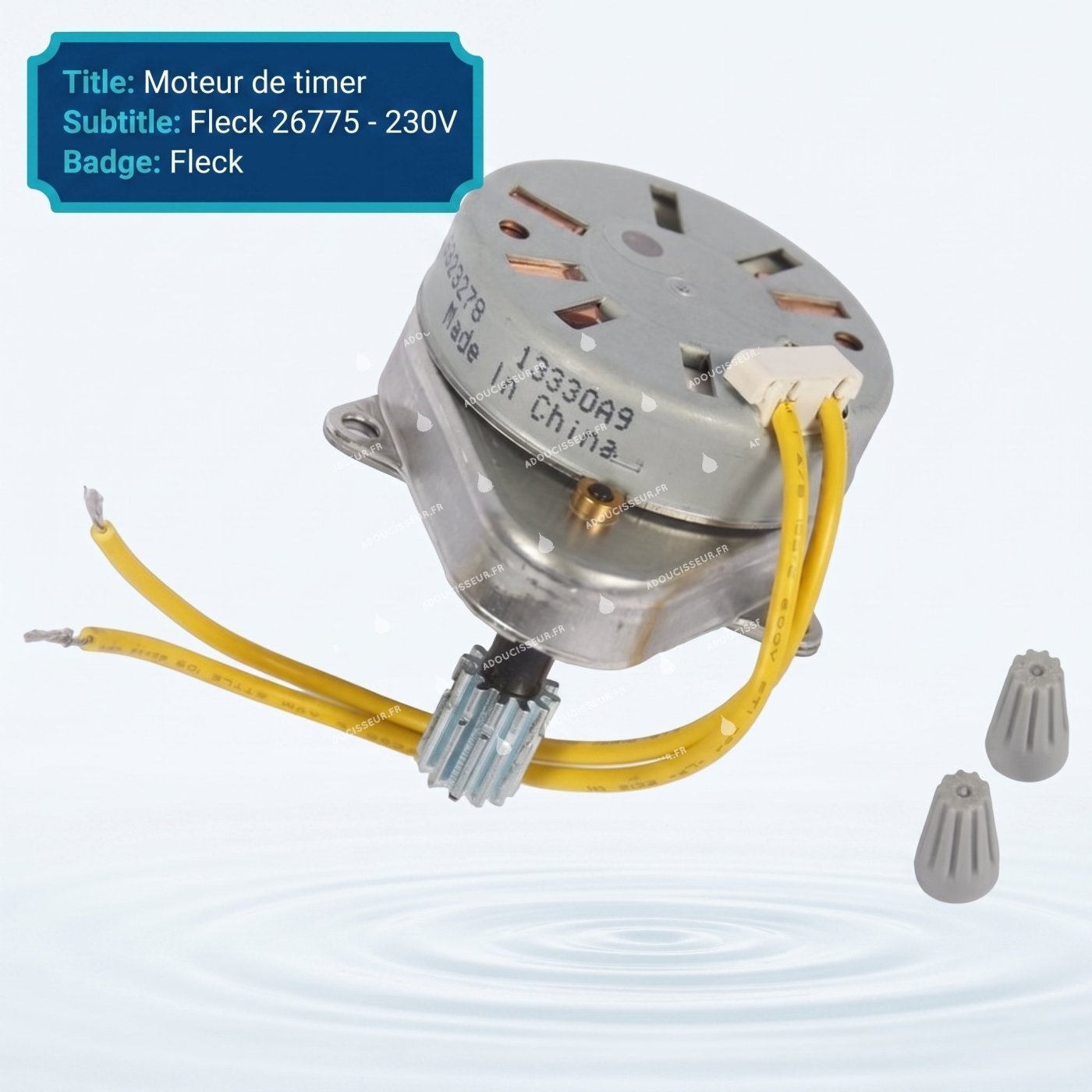

Ce moteur est décrit avec une alimentation de 230 V AC à 50 Hz, une puissance de 3 W et une vitesse de 1/30 tour par minute. Cette rotation lente fait avancer progressivement les engrenages et les cames du timer. Le programmateur peut ainsi commander les différentes étapes du cycle de la vanne, notamment le service et les phases successives de régénération. La documentation Pentair de la Fleck 5600 confirme l’existence d’une commande électromécanique à horloge ou volumétrique et précise que d’autres tensions sont disponibles selon les versions. La tension constitue donc un critère de sélection indispensable. Un moteur 24 V ou un moteur destiné à une commande électronique ne doit pas être considéré comme équivalent simplement parce que son aspect ou son montage paraît proche.

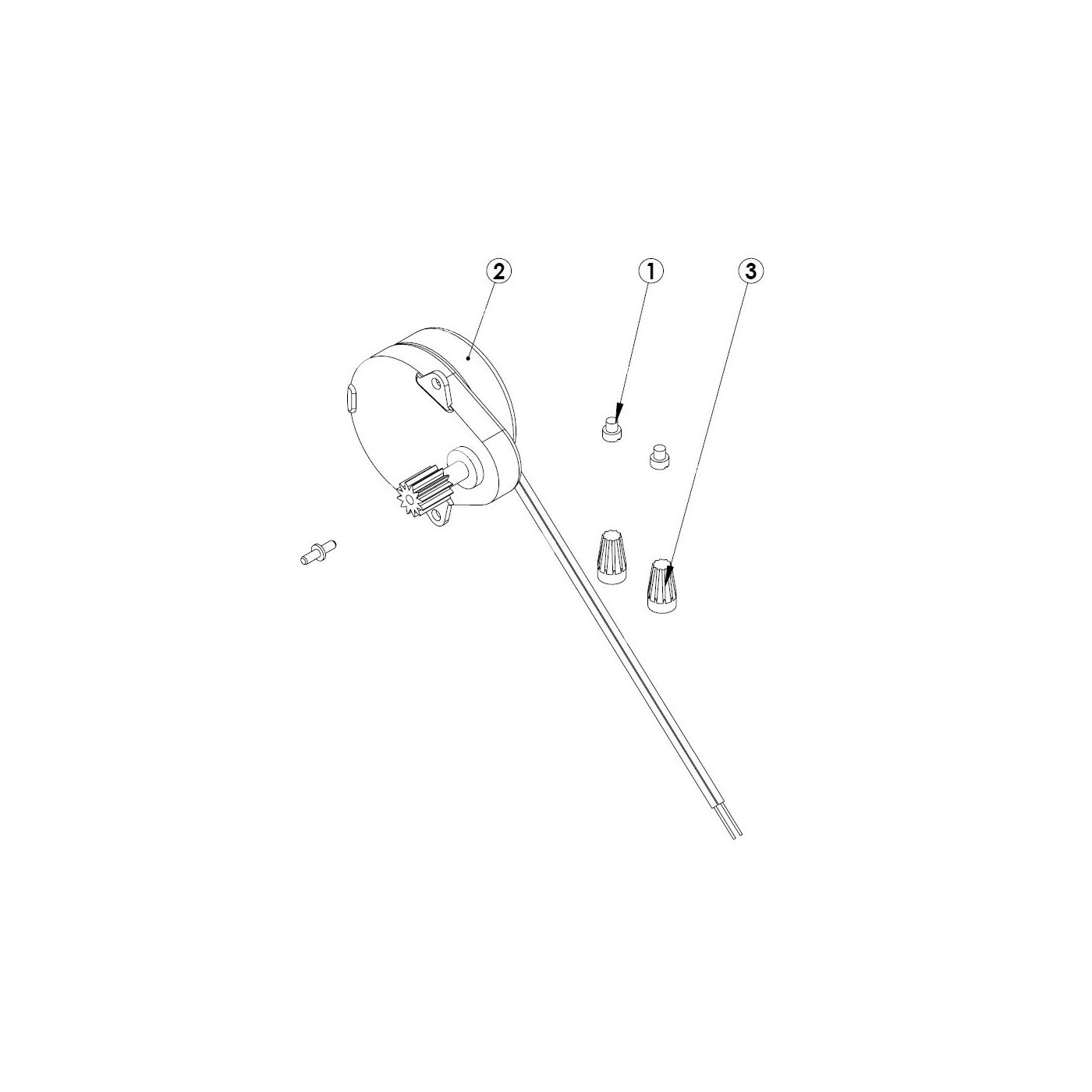

Commencez par relever toutes les indications visibles sur le moteur installé : tension, fréquence, vitesse et référence. Comparez ensuite le raccordement à deux fils, la forme du pignon et les points de fixation. La compatibilité retenue ici concerne la Fleck 5600 à programmateur mécanique ; elle ne s’étend pas aux commandes 5600 SXT ou SE électroniques. Les mentions concernant d’autres vannes ou certaines versions doivent être vérifiées au cas par cas. Si l’étiquette est illisible ou si la façade ne permet pas d’identifier le timer, transmettez des photos avant achat. Cette vérification est d’autant plus importante qu’une tension ou une vitesse incorrecte empêcherait un remplacement conforme de la pièce d’origine. La nomenclature officielle 26775 doit également correspondre au kit recherché.
