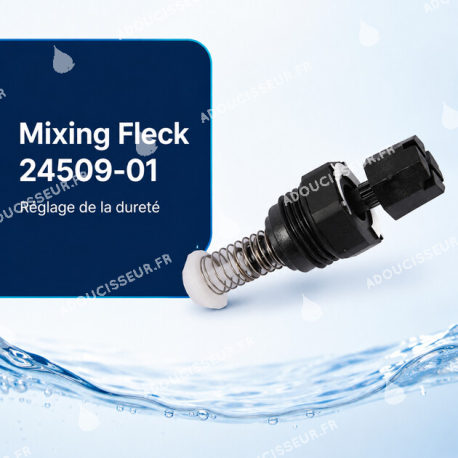

Mixing pour adoucisseur d'eau Fleck 5600

Agrandir l'image

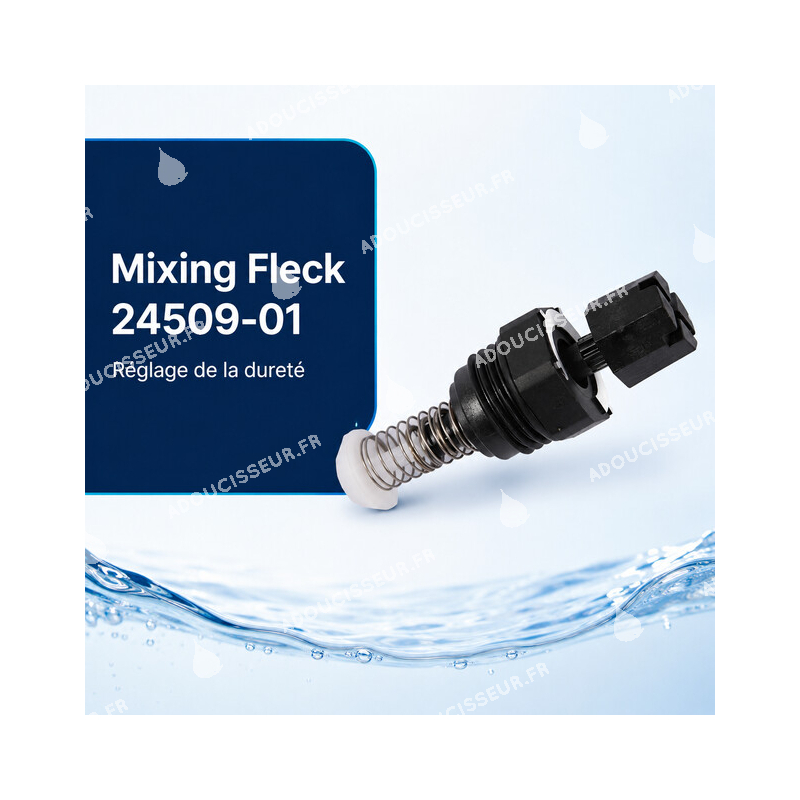

Mixing proportionnel Fleck 24509-01 – Régulateur de dureté

Model 24509-01

Condition Nouveau

Mixing proportionnel Fleck réf. 24509-01 pour ajuster la dureté résiduelle en mélangeant une quantité réglable d’eau brute à l’eau adoucie. Compatibilité à vérifier selon le corps de vanne.

Plus de détails

Imprimer

En savoir plus

Ajustez la dureté de votre eau adoucie

Le mixing Fleck 24509-01 réintroduit une proportion réglable d’eau brute afin d’obtenir la dureté résiduelle adaptée à votre installation.

Le régulateur de dureté de la vanne Fleck

Après son passage dans la résine, l’eau traitée contient très peu de calcium et de magnésium. Le mixing, également appelé mitigeur proportionnel, vis de dureté ou régulateur de TH, crée un passage réglable entre l’eau brute et l’eau adoucie. La molette permet de modifier progressivement la proportion du mélange avant sa distribution dans le logement.

✓ Réglage progressif Ajuste la quantité d’eau brute incorporée à l’eau adoucie.

✓ Contrôle du TH Le résultat se vérifie avec un testeur de dureté après chaque correction.

✓ Référence 24509-01 Permet d’identifier précisément l’ensemble mixing recherché.

Mixing mécanique et programmation électronique

Le mixing agit uniquement sur la dureté réellement distribuée en sortie. Il ne remplace pas le paramètre de dureté enregistré dans un programmateur électronique SXT : ce dernier sert au calcul de la capacité disponible et au déclenchement des régénérations. Les deux réglages ont donc des fonctions différentes.

Compatibilité

La référence 24509-01 doit être installée sur un corps hydraulique possédant le logement prévu pour cet ensemble. Le modèle indiqué sur la façade du programmateur ne suffit pas à confirmer la compatibilité.

Configuration	Vérification nécessaire
Ancienne pièce identifiée 24509-01	Compatibilité confirmée
Fleck 5600 chronométrique	Vérifier le logement du mixing ; ancien corps orange non compatible
Fleck 5600 volumétrique, 5600 SE ou 5600 SXT	Contrôler le corps hydraulique et comparer la pièce actuelle
Fleck 6600 HPE, 6700 HPE ou 7600 mécanique	Compatibilité possible selon la version ; demander une vérification
Autre vanne Fleck ou référence illisible	Comparer la forme, le montage et le logement avant achat

Important : une vanne Fleck n’est pas automatiquement compatible. Vérifiez la présence du mixing sur le côté du corps de vanne et comparez la référence de la pièce démontée.

Quand faut-il contrôler ou remplacer le mixing ?

Symptôme	Contrôles complémentaires
Molette cassée ou bloquée	Vérifier le filetage et l’état du logement dans le corps de vanne
Fuite au niveau du mixing	Contrôler l’ensemble, les joints et la surface d’appui
Le TH ne varie plus	Contrôler également le by-pass, la régénération et l’état de la résine
Dureté de sortie instable	Vérifier le débit de prélèvement et renouveler l’eau dans la canalisation avant le test

Remplacement et réglage

Placez l’adoucisseur en by-pass et coupez l’arrivée d’eau concernée.
Supprimez la pression résiduelle conformément à la notice de la vanne.
Comparez la nouvelle pièce avec le mixing démonté et vérifiez la référence 24509-01.
Nettoyez le logement puis installez le nouvel ensemble sans forcer.
Remettez progressivement l’appareil sous pression et contrôlez l’absence de fuite.
Faites couler l’eau froide afin de renouveler l’eau présente dans la canalisation.
Mesurez le TH, corrigez le mixing par petites étapes puis réalisez un nouveau contrôle.

L’intervention concerne un appareil sous pression. Elle doit être réalisée par une personne compétente et conformément à la notice de la vanne. Ne forcez jamais la molette en fin de course.

Caractéristiques

Type de pièce	Mixing proportionnel / régulateur de dureté
Référence fabricant	24509-01
Marque	Pentair Fleck, sous réserve de l’origine de la pièce reçue
Fonction	Mélange proportionnel entre eau brute et eau adoucie
Réglage	Manuel par molette, avec contrôle du résultat au testeur TH
Condition de compatibilité	Corps hydraulique équipé du logement adapté
Contenu	1 ensemble mixing 24509-01 conforme à la photographie
État	Neuf

Questions fréquentes

Ce mixing convient-il à toutes les vannes Fleck 5600 ?

Non. Le corps hydraulique doit posséder le logement correspondant à la référence 24509-01. Comparez la pièce actuelle avant de commander.

Est-il compatible avec une Fleck 5600 SXT ?

Oui si la vanne 5600 SXT utilise un corps hydraulique équipé pour recevoir ce mixing. Le programmateur SXT ne suffit pas à lui seul pour confirmer la compatibilité.

Le mixing règle-t-il automatiquement la dureté ?

Non. Le réglage est manuel et doit être contrôlé avec un testeur TH après avoir fait couler l’eau.

Pourquoi le TH ne change-t-il pas immédiatement ?

L’eau correspondant à l’ancien réglage peut rester dans les canalisations. Laissez couler l’eau froide avant de refaire la mesure.

Une dureté trop élevée signifie-t-elle que le mixing est défectueux ?

Pas nécessairement. Vérifiez aussi le by-pass, la programmation, le déroulement des régénérations et l’état de la résine.

Un doute sur votre vanne Fleck ?

Envoyez-nous une photo du côté du corps de vanne, du mixing actuel et de l’étiquette de l’appareil afin que notre équipe vérifie la référence.
