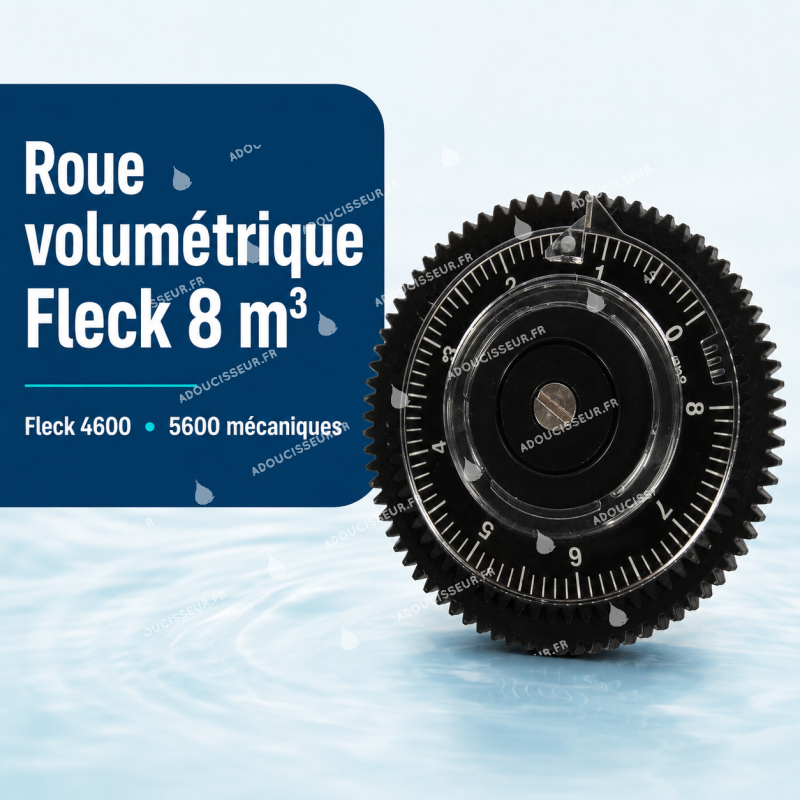

Roue volumétrique Fleck 8 m³ – 24119

Une pièce centrale de la commande mécanique

Cette roue de programmation équipe certaines commandes volumétriques mécaniques Fleck 4600 et 5600. Reliée au compteur par un câble mécanique, elle tourne progressivement à mesure que l’eau adoucie est consommée. Lorsque la capacité programmée arrive à son terme, la commande peut déclencher la régénération de l’adoucisseur.

Comment fonctionne le décompte volumétrique ?

Le compteur installé sur le circuit d’eau entraîne le câble mécanique. Ce câble transmet ensuite le mouvement à la roue de programmation. La graduation indique la capacité restante avant la prochaine régénération.

À retenir : la mention 8 m³ correspond au calibrage de la commande. Elle ne désigne ni le débit instantané de la vanne ni la durée de vie de la pièce.

Quand faut-il contrôler cette roue ?

Diagnostic : une absence de décompte ne signifie pas automatiquement que la roue est défectueuse. Le câble ou le compteur peut également être bloqué, cassé ou désaccouplé.

Compatibilité

• Fleck 5600 volumétrique mécanique, selon le montage et la version du timer ;
• Fleck 4600 volumétrique mécanique équipée de la programmation 8 m³ ;
• certaines Fleck 7600 mécaniques uniquement lorsqu’une adaptation appropriée est déjà présente ou prévue.

Non compatible directement avec les commandes électroniques SXT. Avant de commander, vérifiez la référence 24119, la graduation de l’ancienne roue et la forme de son entraînement.

Remplacement et réglage

1. Placez l’adoucisseur en by-pass et coupez son alimentation électrique lorsqu’elle est présente.
2. Photographiez le montage et relevez le réglage actuel avant le démontage.
3. Retirez le capot de la commande sans forcer sur les engrenages.
4. Contrôlez l’état du câble, du compteur et des autres roues d’entraînement.
5. Remplacez la roue en respectant sa position et le montage d’origine.
6. Réglez la capacité en fonction du volume de résine et de la dureté de l’eau.
7. Vérifiez le décompte pendant une consommation d’eau avant de remettre le capot.

Le réglage ne doit pas être reproduit au hasard. Il dépend notamment de la capacité de l’adoucisseur, du volume de résine et de la dureté de l’eau à traiter.
