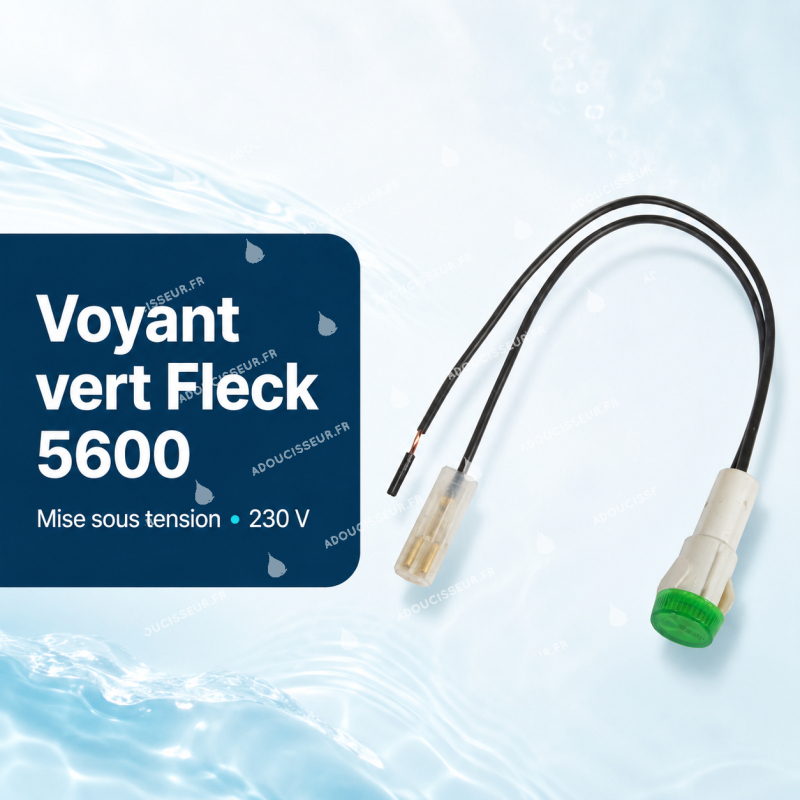

Voyant vert de mise sous tension Fleck 5600 – 24378

Le témoin de fonctionnement de la commande Fleck

Le voyant vert s’allume lorsque la tête de commande est correctement alimentée. Il permet de vérifier visuellement que la vanne reçoit du courant, sans avoir à démonter son mécanisme.

Voyant vert ou voyant rouge : quelle différence ?

Attention : l’extinction du voyant vert ne prouve pas à elle seule une panne du voyant. L’alimentation, le câblage, les connexions et le moteur doivent également être contrôlés.

Compatibilité

Non compatible avec une commande électronique SXT. Vérifiez impérativement la référence, la tension et le raccordement de l’ancien voyant avant de commander.

Comment diagnostiquer un voyant éteint ?

Remplacement

1. Débranchez complètement l’alimentation électrique de l’adoucisseur.
2. Vérifiez l’absence de tension avant d’ouvrir la tête de commande.
3. Photographiez le câblage du voyant existant avant de le déconnecter.
4. Retirez le voyant et son câblage sans tirer sur les autres connexions.
5. Installez la nouvelle pièce en respectant strictement le montage d’origine.
6. Refermez la commande avant de rétablir l’alimentation.
7. Vérifiez l’allumage du témoin vert et le fonctionnement général de la vanne.

Cette pièce fonctionne sous tension secteur. L’intervention doit être réalisée hors tension par une personne possédant les compétences électriques nécessaires.

Caractéristiques

Foire aux questions
