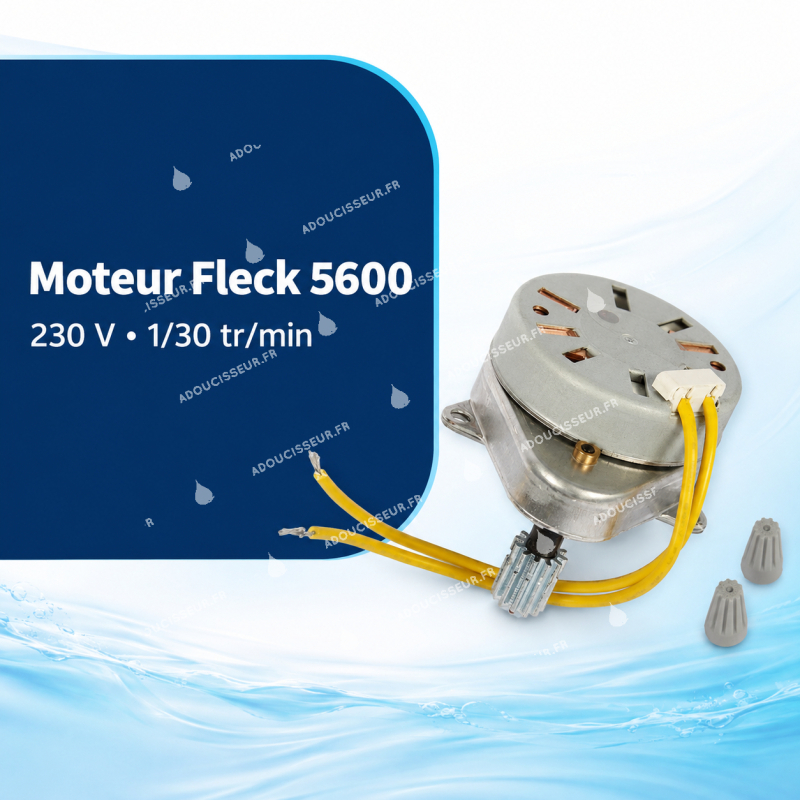

Moteur de timer Fleck 5600 mécanique 230 V – 26775

Model 26775

Condition Nouveau

Moteur de timer Fleck réf. 26775, alimenté en 230 V – 50 Hz et tournant à 1/30 tr/min. Il assure l’entraînement du programmateur et l’avancement des cycles sur les vannes mécaniques Fleck 4600 et 5600 compatibles.

Plus de détails

Imprimer

En savoir plus

Redonnez à votre vanne Fleck
un cycle de régénération régulier

Le moteur Fleck 26775 entraîne le programmateur mécanique qui commande les différentes phases de régénération de l’adoucisseur.

Moteur de remplacement pour timer Fleck 5600

Ce micromoteur de remplacement est destiné aux programmateurs mécaniques Fleck compatibles fonctionnant en 230 V – 50 Hz. Sa vitesse de rotation de 1/30 tr/min permet au mécanisme du timer d’avancer progressivement et de commander les différentes étapes du cycle de régénération.

Il peut être remplacé lorsque le programmateur ne progresse plus, après avoir contrôlé l’alimentation électrique, le câblage et l’absence de blocage mécanique.

230 V

Alimentation

Pour commande mécanique compatible fonctionnant en 230 V – 50 Hz.

1/30

Tour par minute

Vitesse adaptée à l’avancement progressif du programmateur.

26775

Référence Fleck

À comparer avec la référence et l’étiquette du moteur installé.

Quel est le rôle de ce moteur ?

Le moteur entraîne les engrenages et les cames du programmateur mécanique. Le timer commande ensuite l’enchaînement des différentes phases de la vanne : service, détassage, aspiration de saumure, rinçage et remplissage du bac à sel.

Le moteur ne déplace pas directement le piston. Un cycle bloqué peut également être provoqué par un engrenage endommagé, un timer grippé ou une résistance mécanique excessive au niveau du piston.

Compatibilité

Commande	Compatibilité
Fleck 5600 chronométrique mécanique	Compatible
Fleck 5600 volumétrique mécanique	Compatible
Fleck 4600 mécanique	Compatible selon la version
Fleck 7600 mécanique	Référence à vérifier
Fleck 5600 SXT ou SE électronique	Non compatible

Attention à la tension et à la vitesse

Un moteur 230 V – 1/30 tr/min ne doit pas être remplacé par un moteur 24 V ou par le moteur plus rapide utilisé sur certaines commandes électroniques. Vérifiez l’étiquette, la référence, le raccordement et les fixations avant de commander.

Diagnostiquer la panne avant le remplacement

Symptôme constaté	Contrôle conseillé
Le moteur ne tourne pas, mais la commande est alimentée	Contrôlez le câblage, la tension d’alimentation et le moteur.
Le moteur tourne, mais le timer n’avance pas	Inspectez le pignon du moteur et le train d’engrenages.
Le moteur force ou bourdonne pendant le cycle	Recherchez un blocage du timer, des cames ou du piston.
Aucun voyant et aucune réaction de la commande	Contrôlez d’abord la prise, l’alimentation et le raccordement électrique.

Caractéristiques techniques

Type de pièce	Micromoteur de timer
Référence	26775
Tension	230 V AC
Fréquence	50 Hz
Puissance	3 W
Vitesse de rotation	1/30 tr/min
Alimentation	Deux fils
Marque	Pentair Fleck

Remplacement et sécurité

Débranchez complètement l’adoucisseur du secteur.
Vérifiez l’absence de tension avant d’ouvrir la commande.
Photographiez le câblage et la position du moteur d’origine.
Comparez la tension, la vitesse, le pignon et les fixations.
Vérifiez que les engrenages tournent librement avant le remontage.
Refermez entièrement la commande avant de rétablir l’alimentation.

Intervention électrique

Ce produit est un composant alimenté en 230 V. Toute intervention doit être réalisée hors tension par une personne disposant des compétences nécessaires.

Questions fréquentes

Ce moteur convient-il à une vanne Fleck 5600 SXT ?

Non. La Fleck 5600 SXT utilise une commande électronique et un moteur différent. La référence 26775 est destinée aux programmateurs mécaniques Fleck compatibles.

Le moteur déplace-t-il directement le piston ?

Non. Il entraîne les engrenages et les cames du programmateur, qui commandent ensuite les différentes positions de la vanne pendant la régénération.

Comment reconnaître un moteur potentiellement défectueux ?

Si le moteur reste silencieux malgré une alimentation électrique correcte, il peut être défectueux. S’il tourne sans faire avancer le programmateur, contrôlez plutôt le pignon et les engrenages. Un moteur qui force peut également révéler un blocage mécanique.

Puis-je remplacer un moteur 24 V par ce modèle ?

Non. La tension, la fréquence, la vitesse de rotation, le pignon et les fixations doivent correspondre à la pièce d’origine. Ce moteur fonctionne en 230 V – 50 Hz à 1/30 tr/min.

Un doute sur votre commande Fleck ?

Envoyez-nous une photo de la façade du programmateur et de l’étiquette du moteur installé afin que notre équipe vérifie la compatibilité.
